Gamak 1.5 kw (2 HP) 3000 D/D (MK21D 90 S 2c) 220 V Monofaze Kalkış Daimi Kondansatörlü Merkezkaçlı Elektrik Motoru - Alüminyum
0 Yorum - 0.00 Puan
%18
4.590,36 TL
5.598,00 TL
Fiyatlara KDV dahildir.
431,61 TL'den başlayan taksitlerle!!
Kargo
ÜCRETSİZ KARGO
Ağırlık (kg)
13,20 kg
Çalışma Şekli
S1 Sınıfı (Sürekli Çalışma)
Elektrik / Voltaj (V)
Monofaze / 220 Volt
Frekans (Hz)
50 Hz
Güç (kw) / Beygir (HP)
1,50 kw / 2,00 HP
İzolasyon Sınıfı
F Sınıfı (155°C)
Koruma Sınıfı
IP 55 Sınıfı
Motor Devri (D/D) / Kutup Sayısı (P)
2.890 D/D / 2 Kutuplu
Sıcaklık Artışı Sınıfı
B Sınıfı (80°K)
Yapı Biçimi Seçenekleri
B3 (Standart), B5, B14, B34, B35
Soğutma Şekli
IC 411
Garanti Süresi
24 Ay
Fiyat
4.665,00 TL + KDV
Havale
4.498,55 TL
(%2,00 havale indirimi)
Gamak 1.5 kw (2 HP) 3000 D/D 220 volt Monofaze Elektrik Motoru (MK21D 90 S 2c) Alüminyum
Firmamız Gamak 220 volt Monofaze Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motorları'nın ve Gamak Elektrik Motoru Yedek Parçaları'nın ana bayiliğini yapmaktadır.
Gamak Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motorları aynı zamanda Gamak Monofaze Elektrik Motorları veya Gamak Tek Fazlı Elektrik Motorları olarak da bilinirler.
Gamak Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motorları'nı diğer Gamak Kalkış ve Daimi Kondansatörlü Elektrik Motorları'ndan ayıran özellik şudur:
Gamak Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motorları'nda merkezkaç yardımcı sargılı motorların arkasında bulunur. Motor belirli bir devre ulaştıktan sonra merkezkaçtan kuvvet alarak yardımcı sargı devreden çıkar. Gamak MS21 ve MS21D serisi Kalkış ve Daimi Kondansatörlü Monofaze Elektrik Motorları'nda ise bu işlem mekanik olarak gerçekleşmektedir.
Gamak MK21D 90 S 2c 1.5 kw (2 HP) 3000 D/D 220 volt Monofaze Elektrik Motoru'na ait detaylı bilgileri yukarıda ürün görsellerinin yanında bulabileceğiniz gibi işletme değerleri tablosuna ve yapı biçimi teknik çizimleri ve boyut tablolarına da aşağıda ulaşabilirsiniz.
Ayrıca Gamak 220 volt Monofaze Elektrik Motorları'na ait ortak teknik özellikleri de aşağıda bulabilirsiniz.
Gamak 220 volt Monofaze Elektrik Motorları için daha fazla detaylı bilgi için de Gamak Elektrik Motorları Kataloğunu inceleyebilirsiniz.
Sitemizde bulunan tüm markalara ait 220 volt Monofaze Elektrik Motorlarına, Gamak 220 volt Monofaze Elektrik Motorlarına ve Gamak Elektrik Motorlarına da ulaşabilirsiniz.
Gamak MK21D 90 S 2c 1.5 kw 3000 D/D 220 volt Monofaze Elektrik Motoru alüminyum gövdeye ve B3 (Standart), B5, B14, B34 ve B35 yapı biçimi seçeneklerine sahiptir.
Lütfen Gamak MK21D 90 S 2c 1.5 kw 3000 D/D 220 volt Monofaze Elektrik Motoru siparişinizi sizin için uygun olan yapı biçimine göre yukarıdaki "Seçenekler" kısmından işaretleyerek veriniz.
Tek fazlı elektrik motorları mekaniksel olarak 3 fazlı elektrik motorları ile aynı standartlara uyumluluk sağlarlar. Tek fazlı elektrik motorlarında motor momentini meydana getiren döner alan, ana ve yardımcı sargı olarak adlandırılan 2 ayrı sargı yardımıyla oluşturulur. Bu motorlar kullanılacakları uygulamaya bağlı olarak "Daimi Kondansatörlü" veya "Kalkış ve Daimi Kondansatörlü" olarak seçilebilirler.
Gamak Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motorları'nda klemens kutusu içine yerleştirilmiş, kısa süreli devrede kalan bir kalkış kondansatörü ve devamlı devrede kalan daimi devre kondansatörü bulunur. Kalkış kondansatörünü devreden çıkarmak için elektronik röleli ve merkezkaç anahtarlı tasarım yapılmıştır. Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motorları'nın kalkış momenti tam yük momentinin %200-250'si arasında bir değer aldığı için özellikle kompresörler, hidrolik pompalar ve santrifüj pompalar gibi yüksek kalkış momentine ihtiyaç duyulan uygulamalarda kullanılırlar.
Elektronik Röle
Gamak Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motorları'nın ana ve yardımcı sargı uçları ile daimi devre kondansatörü ve daimi devre kondansatörüne paralel bağlı olan kalkış kondansatörünün uçları, elektronik kalkış rölesinin klemenslerine bağlanır ve besleme uçlarına gerilim verilmesi ile birlikte motor yüksek bir kalkış momenti ile yol almaya başlar.
Motor, anma hızının yaklaşık %75-80'ine ulaştığında, karşı yükü kaldıracak yeterli momente de ulaşmış olur. Tam bu esnada elektronik kalkış rölesi yardımcı sargı üzerindeki gerilimi kontrol ederek kalkış kondansatörünü devreden çıkartır ve motor tıpkı daimi kondansatörlü tasarımda olduğu gibi tek kondansatörle çalışmaya devam eder.
Gamak Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motoru herhangi bir sebeple 3 saniye içerisinde kalkış yapamazsa, elektronik kalkış rölesine eklenmiş olan güvenlik amaçlı bir zaman entegresi sayesinde kalkış kondansatörü devreden çıkartılır ve böylelikle kalkış kondansatörü yanmaya karşı, yardımcı sargı ise kilitlenme süresince aşırı yüklenmeye karşı korunmuş olur.
!!! Elektrolitik yapıdaki kalkış devre kondansatörünün dayanımı açısından, motora dakikada 3 kalkıştan fazla kalkış yaptırılmamalıdır. Ayrıca iki kalkış arasında motor milinin durması için yeterli sürenin geçmiş olması gerekmektedir.
!!! Kalkış devre kondansatörlerinin üzerinde oluşan gerilimin deşarj edilmesi için kondansatörlere deşarj dirençleri paralel olarak bağlanmıştır. Lütfen kondansatörlerin değiştirilmesi gerektiği durumlarda kapasite ve direnç değerleri için firmamıza başvurunuz.
Gamak Kalkış ve Daimi Kondansatörlü Merkezkaçlı Elektrik Motorları'nda kullanılan Gamak GRL6312 4 kw Monofaze Kalkış Rölesi 220-240V 50/60 Hz'lik tek fazlı şebekelerde çalışacak şekilde tasarlanmış ve farklı uygulamalarda oluşabilecek aşırı kalkış akımlarına ve şebeke harmoniklerine karşı korunmuştur. Motorun standart dışı gerilimde çalışması halinde uygun röle konusunu lütfen tarafımıza danışınız.
Merkezkaç Anahtarı
Mildeki dönme hareketi etkisi sonucunda oluşan merkezkaç kuvvetli ile hareket eden anahtardır. Kalkış anında iki kondansatör de devrede iken, motor belirli bir devre ulaşınca kalkış kondansatörünü devreden çıkarma işlemi yapar.
Tek fazlı elektrik motorlarının aşırı yüklendiği uygulamalarda, merkezkaç kuvveti motor devri ile beraber azaldığından santrifüj anahtarın kontakları kapanıp kalkış kondansatörünü yeniden devreye sokar, elektronik kalkış rölesinde ise motorun enerjisi kesilmeden kalkış kondansatörü yeniden devreye girmez.

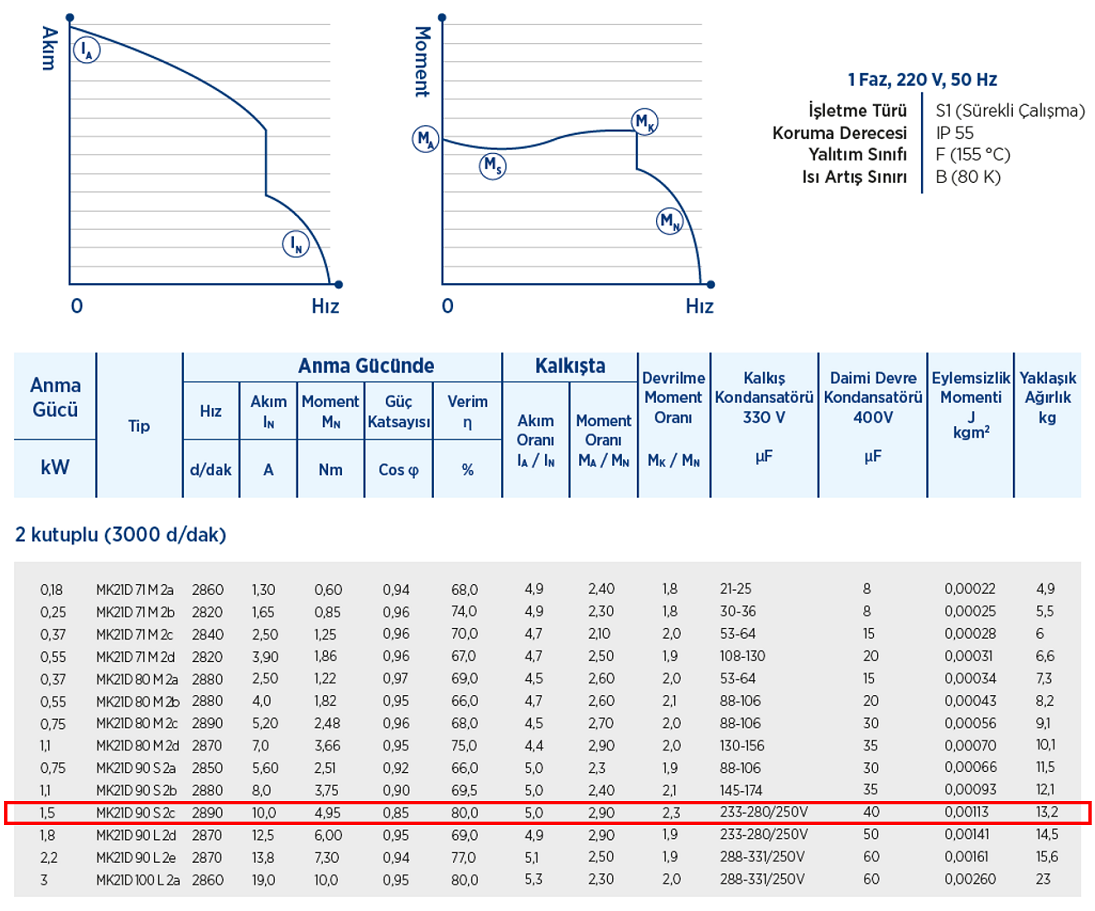

Gamak 1.5 kw 3000 D/D Monofaze Elektrik Motoru (MK21D 90 S 2c) İşletme Değerleri Tablosu
![Gamak 1.5 kw 3000 D/D (MK21D 90 S 2c) 220 volt Monofaze Elektrik Motoru İşletme Değerleri Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_MK21D_IDT/gamak 1.5 kw 2 hp 3000 dd mk21d 90 s 2c 220 volt monofaze kalkis daimi kondansatorlu merkezkacli elektrik motoru isletme degerleri tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Gamak 1.5 kw 3000 D/D Monofaze Elektrik Motoru (MK21D 90 S 2c) Yapı Biçimi Boyut Tabloları

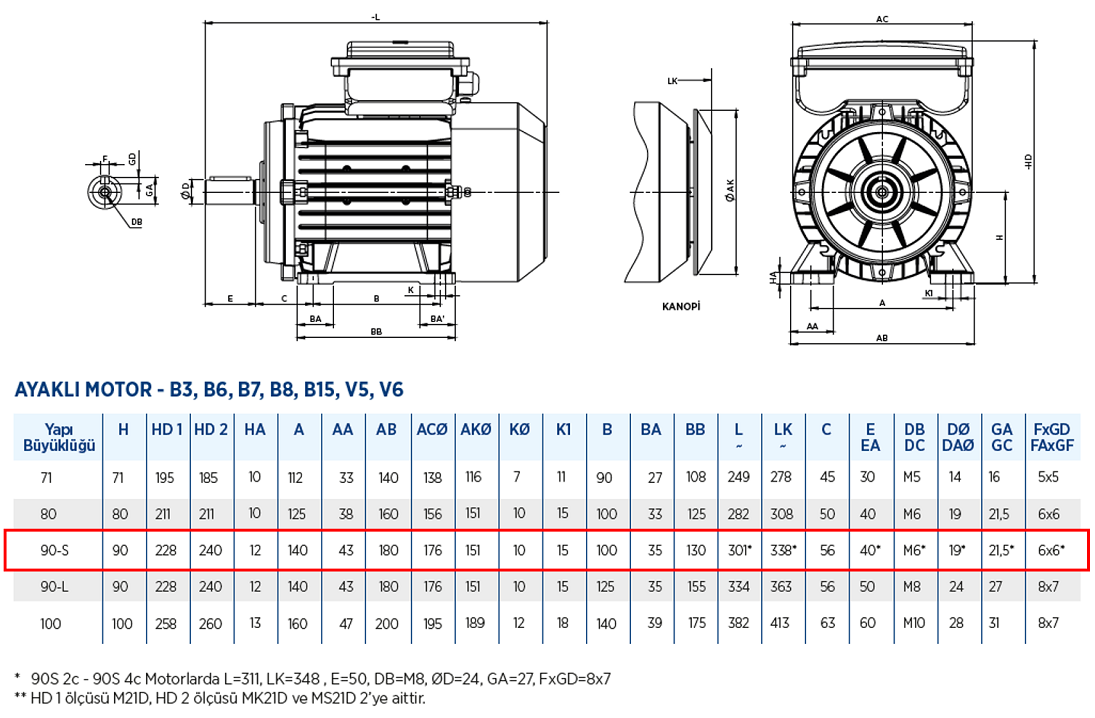

Gamak 1.5 kw 3000 D/D Monofaze Elektrik Motoru (MK21D 90 S 2c) B3 Ayaklı Yapı Biçimi Boyut Tablosu
![Gamak 1.5 kw 3000 D/D (MK21D 90 S 2c) 220 volt Monofaze Elektrik Motoru B3 Ayaklı Yapı Biçimi Boyut Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_MK21D_BT/gamak 1.5 kw 2 hp 3000 dd mk21d 90 s 2c 220 volt monofaze kalkis daimi kondansatorlu merkezkacli elektrik motoru b3 ayakli yapi bicimi teknik cizimi ve boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Gamak 1.5 kw 3000 D/D Monofaze Elektrik Motoru (MK21D 90 S 2c) B5 Ayaksız Flanşlı Yapı Biçimi Boyut Tablosu
![Gamak 1.5 kw 3000 D/D (MK21D 90 S 2c) 220 volt Monofaze Elektrik Motoru B5 Ayaksız Flanşlı Yapı Biçimi Boyut Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_MK21D_BT/gamak 1.5 kw 2 hp 3000 dd mk21d 90 s 2c 220 volt monofaze kalkis daimi kondansatorlu merkezkacli elektrik motoru b5 ayaksiz flansli yapi bicimi teknik cizimi ve boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.

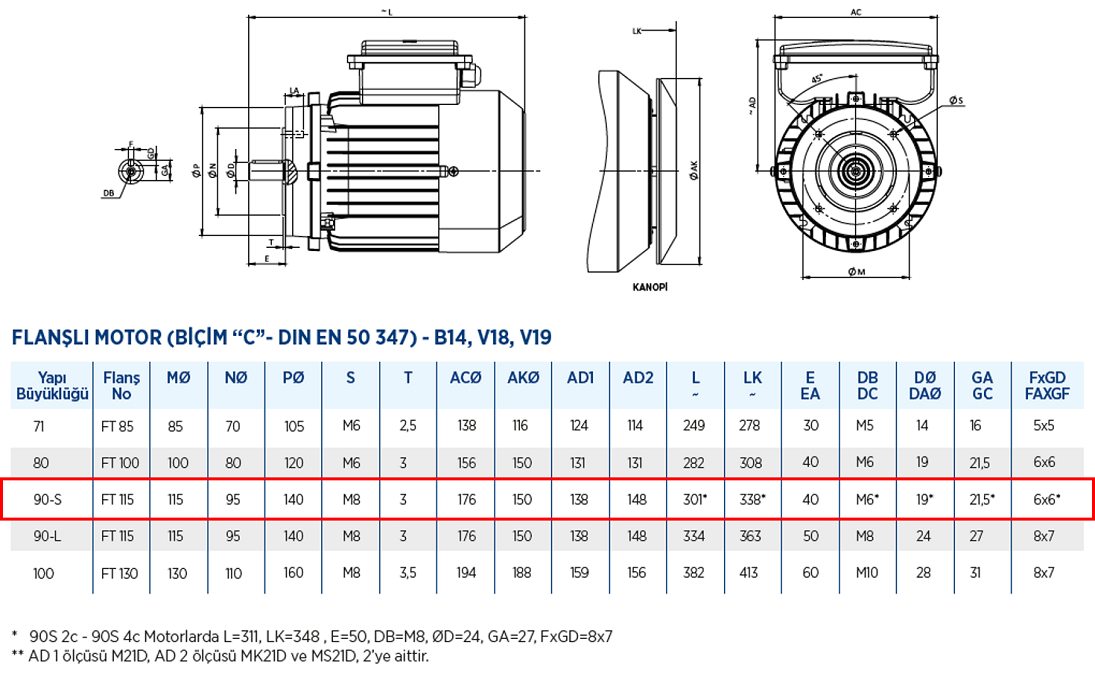

Gamak 1.5 kw 3000 D/D Monofaze Elektrik Motoru (MK21D 90 S 2c) B14 Ayaksız Flanşlı Yapı Biçimi Boyut Tablosu
![Gamak 1.5 kw 3000 D/D (MK21D 90 S 2c) 220 volt Monofaze Elektrik Motoru B14 Ayaksız Flanşlı Yapı Biçimi Boyut Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_MK21D_BT/gamak 1.5 kw 2 hp 3000 dd mk21d 90 s 2c 220 volt monofaze kalkis daimi kondansatorlu merkezkacli elektrik motoru b14 ayaksiz flansli yapi bicimi teknik cizimi ve boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.

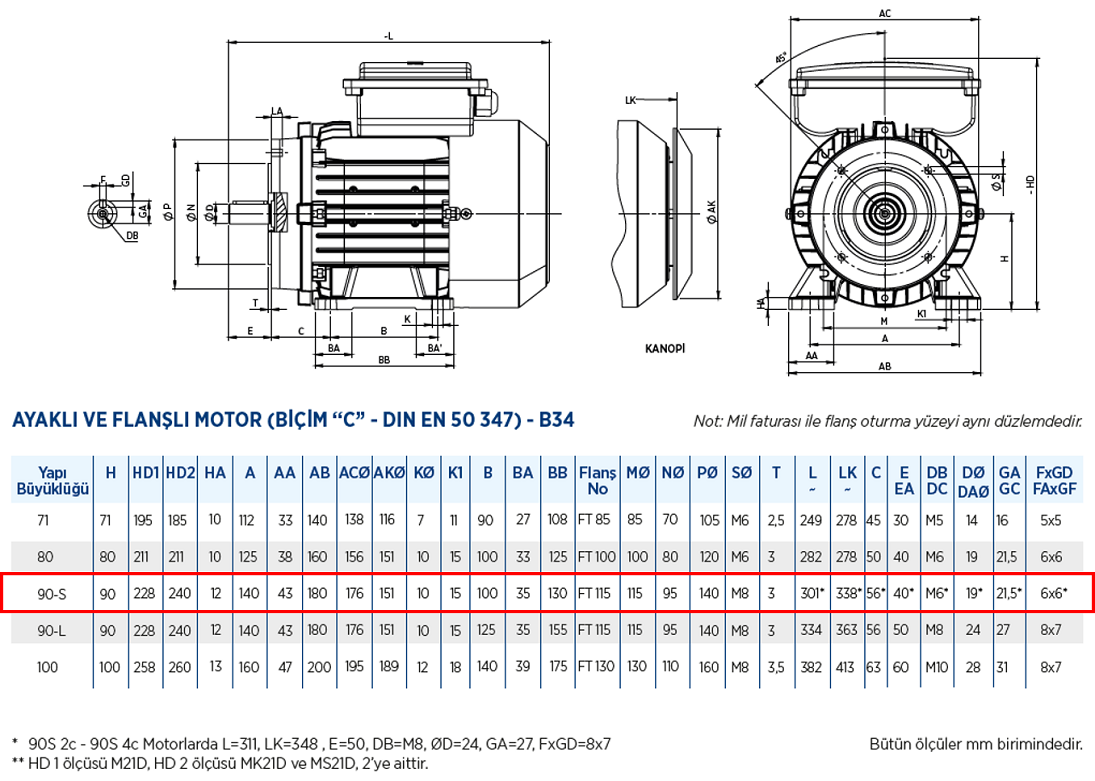

Gamak 1.5 kw 3000 D/D Monofaze Elektrik Motoru (MK21D 90 S 2c) B34 Ayaklı Flanşlı Yapı Biçimi Boyut Tablosu
![Gamak 1.5 kw 3000 D/D (MK21D 90 S 2c) 220 volt Monofaze Elektrik Motoru B34 Ayaklı Flanşlı Yapı Biçimi Boyut Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_MK21D_BT/gamak 1.5 kw 2 hp 3000 dd mk21d 90 s 2c 220 volt monofaze kalkis daimi kondansatorlu merkezkacli elektrik motoru b34 ayakli flansli yapi bicimi teknik cizimi ve boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.

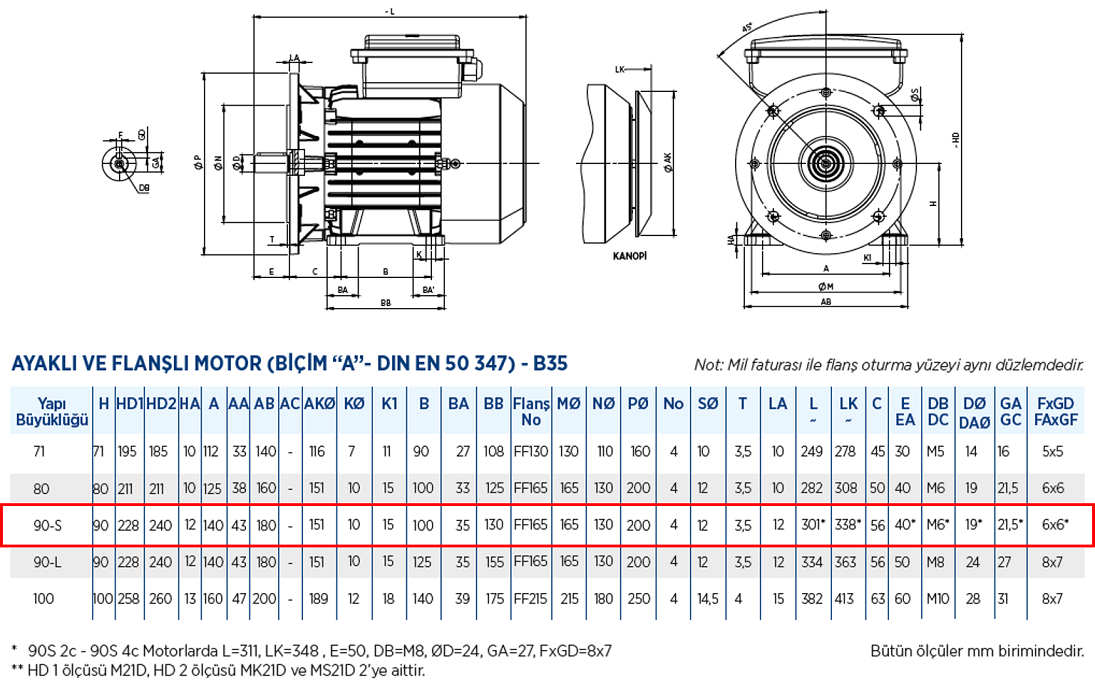

Gamak 1.5 kw 3000 D/D Monofaze Elektrik Motoru (MK21D 90 S 2c) B35 Ayaklı Flanşlı Yapı Biçimi Boyut Tablosu
![Gamak 1.5 kw 3000 D/D (MK21D 90 S 2c) 220 volt Monofaze Elektrik Motoru B35 Ayaklı Flanşlı Yapı Biçimi Boyut Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_MK21D_BT/gamak 1.5 kw 2 hp 3000 dd mk21d 90 s 2c 220 volt monofaze kalkis daimi kondansatorlu merkezkacli elektrik motoru b35 ayakli flansli yapi bicimi teknik cizimi ve boyut tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Gamak 220 volt Monofaze Elektrik Motorları Ortak Teknik Özellikleri
Gövde, Yatak Taşıyıcı Kapaklar ve Flanşlar
Motorların gövdeleri, kapakları ve flanşları korozyona dayanıklı alüminyum alaşımdan basınçlı pres dökümdür.
Muhafaza Koruma Dereceleri
Motorlar tozlu ve nemli ortamlarda çalışabilecek şekilde IP 55 koruma derecesine uygun olarak tam kapalı yapıda imal edilir. İstek halinde IP 56, IP 65 ve IP 66 koruma derecesine uygun imalat yapılır.
Uç Bağlantı Kutusu
Motorların uç bağlantı kutuları IP 65 koruma derecesine uygun olup, şebeke kablo girişinin her iki taraftan kolayca yapılabileceği şekilde motorun üst kısmına yerleştirilmiştir. Elektronik kalkış rölesi ve merkezkaç anahtarı, kalkış devre kondansatörü ve daimi devre kondansatör motor uç bağlantı kutusunda yer alır ve bağlantı şekilleri bağlantı kutusunun kapağında yer alan bir şema ile gösterilir.
Kablo Girişi
![Gamak 220 volt Monofaze Elektrik Motorları Kablo Girişi Tablosu](https://makinabizde.myideasoft.com/class/INNOVAEditor/assets/Gamak/Gamak_Mon_GT/gamak%20220%20volt%20monofaze%20elektrik%20motorlari%20kablo%20girisi%20tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Mil Ucu
Motorlarda standart imalatta mil ucu tek taraflıdır ve uygun kama takılır. (TS 731 / IEC 60 072-1). Ayrıca mil ucuna DIN 332 biçim D'ye uygun diş açılır. İstek halinde motorların her iki tarafında mil ucu bulunacak biçimde imal edilebilirler.
Mil ucunun sargısı, flanş faturasının eş merkezliliği ve yüzeyinin dikliği TS 731 / IEC 60 072-1'de belirtilen normal sınıf sınırları içerisindedir.
Titreşim
Motorların rotorlarının dinamik balansı "normal" mekanik titreşim sınıfına uygun olarak, mil ucuna konan yarım kama ile komple yapılır.
Boya
Motorlar RAL 7031 (DIN 1843) gri renkli, koruyucu boya ile boyanır. İstek halinde aşırı nemli atmosfere, kimyasal maddelere ve mikro-organizmalara karşı dayanıklı özel bir dış boya uygulanır.
Depolama
Motorlar uzun müddet depolanacaksa; nemsiz, titreşimsiz, temiz ve iyi havalandırılmış yerlerde muhafaza edilmeli ve işletmeye alınmadan önce yalıtım dirençleri ölçülerek gerekiyorsa sargıları kurutulmalıdır.
Yataklar
Motorlarda yüksek nitelikli, ses kontrolü yapılmış, imalatçısı tarafından ömür boyu yağlanmış, her iki tarafı kapalı (ZZ) tek sıralı sabit bilyalı rulmanlar kullanılır.
Sabit Bilyalı Rulmanlı Standart Tasarım
Uygulamanın gerektirdiği hallerde, milin eksenel yönde hareket etmesini engellemek için, istek üzerine M21D ve MK21D motorlarda Şekil 3'deki sabitlenmiş yataklama düzeninde imalat yapılır.
![Gamak 220 volt Monofaze 90 tip Elektrik Motorları Sabit Bilyalı Rulmanlı Standart Tasarım Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_Mon_GT/gamak 220 volt monofaze 90 tip elektrik motorlari sabit bilyali rulmanli standart tasarim tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
İzin Verilebilir Mekanik Kuvvetler
![Gamak 220 volt Monofaze 90 tip Elektrik Motorları İzin Verilebilir Mekanik Kuvvetler Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_Mon_GT/gamak 220 volt monofaze 90 tip elektrik motorlari izin verilebilir mekanik kuvvetler tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
İzin Verilebilir Eksenel Dış Kuvvetler
![Gamak 220 volt 3000 D/D Monofaze 90 tip Elektrik Motorları İzin Verilebilir Eksenel Dış Kuvvetler Tablosu](/class/INNOVAEditor/assets/Gamak/Gamak_Mon_GT/gamak 220 volt monofaze 3000 dd 90 tip elektrik motorlari izin verilebilir eksenel dis kuvvetler tablosu.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Gerilim ve Frekans
Motorlar standart olarak 220 V anma gerilimine ve 50 Hz frekanslara göre imal edilir. İstek üzerine 110 V, 230 V, 240 V şebeke gerilimlerine ve 60 Hz frekansa uygun olarak imalat yapılır. Anma gerilim ve frekansındaki ±%5 oranındaki değişmeler pratik olarak motor gücünde herhangi bir değişikliğe neden olmaz. İzin verilebilir gerilim değişikliğinin alt ve üst sınır değerlerinde devamlı çalışan motorların sıcaklığı, sargı yalıtım sınıfına göre izin verilen sıcaklık artış sınırının en fazla 10K üzerine çıkabilir.
Anma Gücü
Motorların anma gücü PN motorun plakasında belirtilen ve anma değerlerinde milinde verdiği mekanik güçtür. Etkin güç P1 motorun şebekeden çektiği güç olup, kayıplar nedeni ile milinde verdiği mekanik güçten daha büyüktür.
P1 (W) = U.I.Cos φ
Verim (n), mekanik gücün etkin güce bölümüdür. Katalogda verilen verim değerleri IEC 60034-2-1; 2014'e göre direkt ölçüm metoduyla hesaplanmıştır.
Katalogda verilen anma güçleri, anma gerilim ve frekansında, 40°C ortam sıcaklığında, deniz seviyesinden 1000 m yüksekliğe kadar olan yerlerde ve sürekli işletme (S1) türünde, motorun milinde verdiği mekanik güçtür.
Anma Momenti
Motor milinden alınan moment:
Anma Momenti (Nm) = 9550 (Anma Gücü (kW))/(Anma Hızı (d/dak))
Yol vermede motor momenti, çalıştırılan makinenin karşı momentinin her zaman üstünde olmalıdır.
!!! Tek fazlı elektrik motorlarında döner alan şebekenin bir fazı kullanılarak oluşturulduğundan, 3 fazlı motorlara nazaran daha düşük kalkış momenti oluşturmaktadır. Titreşim ve ses seviyesi 3 fazlı motorlara nazaran daha yüksektir. Bundan dolayı 3 fazlı motorların yerine tek fazlı elektrik motorların kullanılması gerektiği durumlarda lütfen firmamıza başvurunuz.
Dönüş Yönü Değiştirme
Motorlar, 3 fazlı motorlar gibi her iki dönme yönünde çalışmaya elverişlidir. Daimi kondansatörlü motorların dönüş yönü aşağıdaki bağlantı şemasına göre değiştirilir.
MK21D motorların dönüş yönü MK21D bağlantı şemasına göre değiştirilir. Kalkış ve Daimi Kondansatörlü Elektrik Motorlarında, elektronik kalkış rölesinin ana sargı uçları değiştirilerek motor dönüş yönü değiştirilir. Motorlar karşı iş makinasına bağlanmadan önce bir kere çabuk açma/kapama yaparak, dönme yönü kontrol edilmelidir.
![Gamak 220 volt Monofaze Elektrik Motorları Dönüş Yönü Değiştirme Tablosu](https://makinabizde.myideasoft.com/class/INNOVAEditor/assets/Gamak/Gamak_Mon_GT/gamak%20220%20volt%20monofaze%20elektrik%20motorlari%20kablo%20girisi%20tablosu.png)
*Eğer yukarıdaki tabloda sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Boşta Çalışma
Motorlarda kullanılan kondansatörlerin üzerinde oluşan gerilim değeri yüksüz çalışmada en yüksek değere ulaşır ve böylelikle kondansatör ömrü kısalır, ayrıca boşta çalışmada kayıplar, tam yükte çalışmaya nazaran daha yüksek olduğundan tek fazlı elektrik motorları uzun süre boşta çalıştırılmamalıdır. Uzun süreli boşta çalışmanın gerektiği durumlarda uygulama için özel sargılı tasarım gerekebileceğinden lütfen firmamıza başvurunuz.
Yedek Parça Tablosu ve Listesi
![Gamak 220 volt Monofaze Elektrik Motorları Açılım Şeması ve Yedek Parça Tablosu](https://makinabizde.myideasoft.com/class/INNOVAEditor/assets/Gamak/Gamak_Mon_GT/gamak%20220%20volt%20monofaze%20elektrik%20motorlari%20acilim%20semasi%20ve%20yedek%20parcalari%20tablosu-s.png)
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
