Miksan HCB - 20 4 kw 85 L/d 400 V Trifaze Paslanmaz Boryağ Devirdaim Pompası
0 Yorum - 0.00 Puan
%16
40.164,77 TL
47.815,20 TL
Fiyatlara KDV dahildir.
3.776,49 TL'den başlayan taksitlerle!!
Kargo
ÜCRETSİZ KARGO
Ağırlık (kg)
37,00 kg
Akım (A)
13,68/7,90 A
Çark Tipi
Kapalı
Dalma Derinliği - h (mm)
501 mm
Elektrik / Voltaj (V)
Trifaze / Δ 230 / Y 400 Volt
Frekans (Hz)
50 Hz
Güç (kw)
4,00 kw
İzolasyon Sınıfı
F Sınıfı (155°C)
Koruma Sınıfı
IP 55 Sınıfı
Motor Devri (D/D) / Kutup Sayısı (P)
2900 D/D / 2 Kutuplu
Pompa Tipi
Yatay
Garanti Süresi
24 Ay
Fiyat
39.846,00 TL + KDV
Havale
39.361,47 TL
(%2,00 havale indirimi)
Miksan HCB - 20 4 kw 85 L/d 400 volt Trifaze Paslanmaz Boryağ Devirdaim Pompası
Firmamız Miksan H Serisi Yüksek Basınçlı Paslanmaz Boryağ Devirdaim Pompalarının ana bayiliğini yapmaktadır.
Miksan H Serisi Paslanmaz Boryağ Devirdaim Pompaları kademeli tip pompalar olup, pompa tipi yatay tip ve çark tipi kapalı tipken, mekanik salmastra C - SIC - Viton'dur. Bu tip pompalar endüstride orta ve yüksek basınçlı pompalama uygulamalarında yaygın olarak kullanılırlar. Kademeli yapıları sayesinde 1 bar'dan 25 bar'a kadar çıkabilirler. Pompalar seri bağlandığında ise daha yüksek basınçlara ulaşmak mümkün olabilmektedir.
Miksan H Serisi Yüksek Basınçlı Pompaların başlıca uygulamaları:
- CNC torna tezgahlarında,
- CNC iş merkezlerinde,
- Özellikle derin delik delme operasyonlarında,
- Erozyon makinelerinde,
- Yıkama proseslerinde,
- Soğutma sistemlerinde.
Yüksek Basınçlı Pompalar'da, dalma derinliği pompa kademe sayısına bağlıdır. İstenildiği takdirde seçilen pompanın dalma derinliğini boş kademeler ile uzatmak mümkündür.
Derin delik delme uygulamaları, bu pompaların başlıca kullanım alanlarıdır. CNC tezgahlarında derin delik delme operasyonlarında, kesici takım iş parçası içerisinde dalmışken, takım ucundan soğutma sıvısı püskürtülür. Bu sayede iş bölgesini ve kesici takımı soğutmak aynı zamanda da çıkan talaşı matkap yivlerinden dışarıya atarak delme işleminin kalitesini yükseltmek ve takım ömrünü uzatmak mümkün olmaktadır. Bu sonuca yalnızca, büyük tesisat direncini yenebilecek yüksek basınçlı kademeleri pompalar ile ulaşılabilir.
Yüksek basınçlı pompalar, paslanmaz çelik (AISI 304) malzemeden imal edilmiş kapalı çark ve difüzörlere sahiptir. Bu sayede çeşitli kimyasal sıvıların korozyonuna karşı dayanıklıdırlar. Yüksek basınca ulaşmak ve geri kaçışları önlemek böylece verimi muhafaza etmek üzere, aşağıdaki görselde de görüleceği gibi difüzör - çark akışkan geçiş bölgesinde kimyasal akışkanlara dayanıklı, viton malzemeden imal edilmiş o-ringler bulunmaktadır.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Mekanik Salmastra
Mekanik Salmastra aşağıdaki tablodan da görüldüğü gibi dört kısımdan oluşmaktadır:
- Gövdede hareketsiz duran sabit eleman,
- Pompa mili hareket eden döner eleman,
- Körük,
- Yaydır.
Mekanik salmastra elemanlarının malzemeleri, akışkan özelliklerine ve pompa uygulama alanına uygun olarak seçilmelidir. Bu malzemeler aşağıdaki tabloda belirtilmiştir.
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Taşlama Uygulamaları
Miksan H Serisi Yüksek Basınçlı Pompaların, taşlama uygulamalarında ya da toz formundaki metal talaşlarının transfer edildiği filtre sistemlerinde kullanımlarında mekanik salmastra TuC (Tungsten karbür) malzeme seçilmelidir. Bunun nedeni TuC malzemenin bu aşındırıcı metal talaşlarına karşı gösterdiği yüksek mekanik dirençtir. Böylece pompa mekanik salmastrası sorunsuz şekilde çalışabilir.
Bu tür uygulamalarda dikkat edilmesi gereken diğer bir husus ise difüzör - çark sıvı geçiş bölgelerinde o-ring kullanılmamasıdır. Çünkü yüksek aşındırma özelliği olan sıvı içerisindeki metal tozları o-ringlere zarar vermektedir.
Yukarıdaki nedenlerden dolayı taşlama uygulamalarında H Serisi Yüksek Basınçlı Pompalar TuC mekanik salmastralı ve o-ringsiz olarak imal edilirler. Böylece pompa basma yüksekliğinde bir düşüş görülecektir. Bu durum pompa seçiminde dikkate alınmalıdır.
Basma yüksekliğinde oluşacak düşüş oranları:
- HC / HCA / HCB / HCD Pompalarında...%17
- HD / HDA / HDB / HDD Pompalarında...%14
- HEB / HED Pomplarında...%7

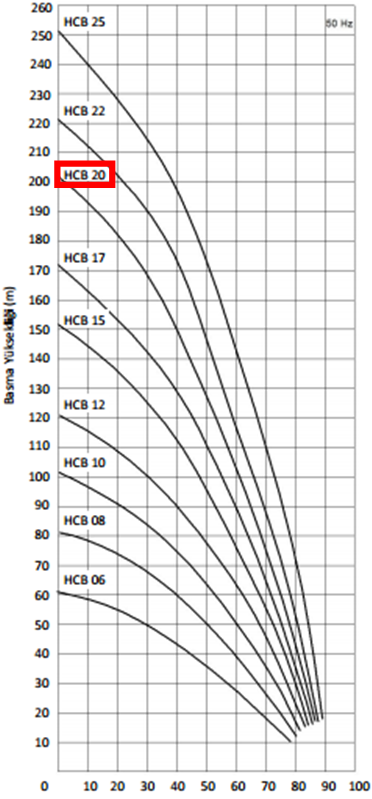

Miksan HCB - 20 tip Paslanmaz Boryağ Devirdaim Pompasına ait detaylı bilgileri yukarıdaki ürün görsellerinin yanında bulabileceğiniz gibi boyutsal ve elektriksel değerler tablosuna ve performans eğrisine de aşağıda ulaşabilirsiniz.
Ayrıca Miksan HCB Serisi Paslanmaz Boryağ Devirdaim Pompalarına ait ortak özellikleri, uygulama alanlarını ve akışkanlarını da aşağıda bulabilirsiniz.
Hangi tipte pompa kullanımınızın uygun olduğunu saptamak için Miksan Pompa Seçim Adımlarını kullanabilirsiniz.
Sitemizde bulunan tüm markalara ait Paslanmaz Boryağ Devirdaim Pompalarını, Miksan Paslanmaz Boryağ Devirdaim Pompalarını ve Miksan ürünlerini de inceleyebilirsiniz.

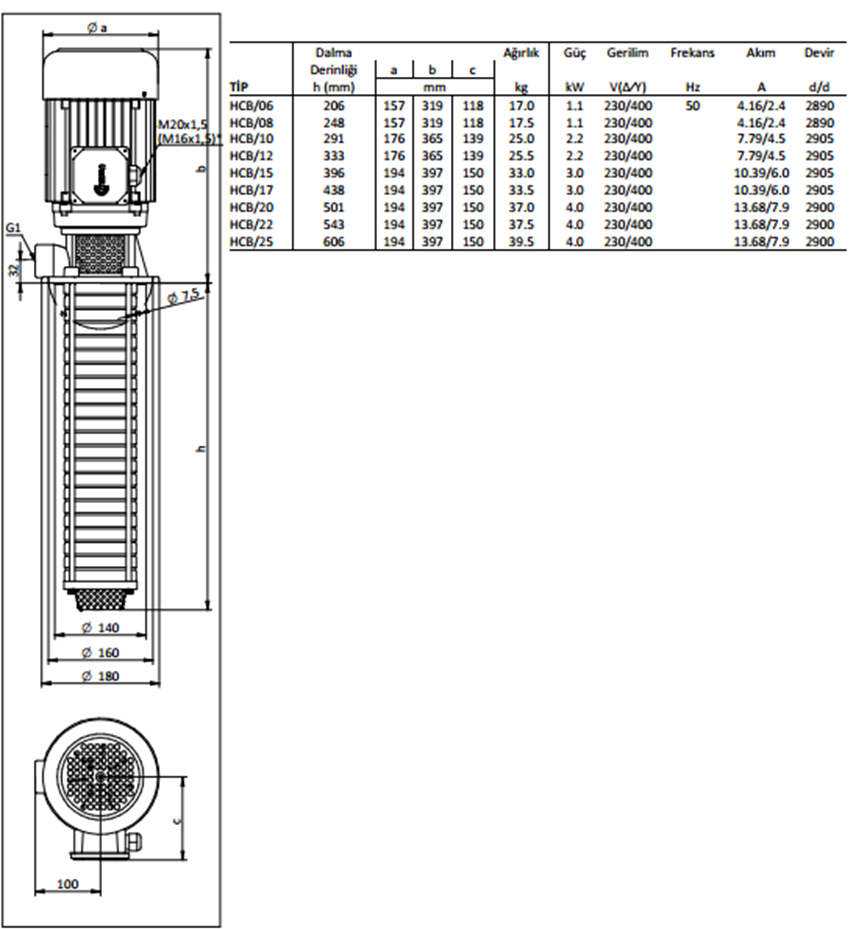

Miksan HCB - 20 4 kw 85 L/d Trifaze Paslanmaz Boryağ Devirdaim Pompası Boyutları ve Elektriksel Değerler Tablosu
*Eğer yukarıdaki tablo sayfanızda çıkmıyorsa lütfen buraya tıklayınız.
Miksan HCB - 20 4 kw 85 L/d Trifaze Paslanmaz Boryağ Devirdaim Pompası Boyutları ve Elektriksel Değerler Tablosu
Miksan HCB Serisi Paslanmaz Boryağ Devirdaim Pompaları Ortak Özellikleri
* Pompa Gövdesi: Pik - DIN GG 25
* Alt Parca: Sac
* Difüzör: Paslanmaz çelik - DIN 4301 (AISI 304)
* Çark: Paslanmaz çelik - DIN 4301 (AISI 304)
* Süzgeç: Paslanmaz çelik - DIN 4301 (AISI 304)
* Pompa Mili: Paslanmaz çelik - DIN 4301 (AISI 316)
* O-ring: Viton
* Mekanik Salmastra: C-SiC - Viton
TuC - SiC - Viton (Opsiyonel)
TuC - TuC - Viton (Opsiyonel)
* Tesisat Bağlantısı: G 1
* Hmax (max Basma Yüksekliği) (m): 72 m
* Hopt (optimum Basma Yüksekliği) (m): Yukarıdaki linkten Miksan Pompaları Kataloğu'nu inceleyiniz.
* Qmax (max Debi) (lt/dak): 85 lt/dak
* Qopt (optimum Debi) (lt/dak): Yukarıdaki linkten Miksan Pompaları Kataloğu'nu inceleyiniz.
Miksan HCB Serisi Paslanmaz Boryağ Devirdaim Pompaları Uygulama Alanları
- Takım tezgahlarında kesme, tornalama, frezeleme, delme, taşlama işlemlerinde,
- 25 bar'a kadar çıkabilen basınçları sayesinde özellikle derin delik delme operasyonlarında,
- Sirkülasyon sistemlerinde, kesme-soğutma sıvısının pompalanmasında kullanılırlar.
Miksan HCB Serisi Paslanmaz Boryağ Devirdaim Pompaları Akışkanları
- Soğutma sıvıları,
- Kesme yağları,
- Taşlama yağları,
- Su,
- Akışkan sıcaklığı 0°-...-80ºC arasında,
- Kinematik viskozitesi 1-...-30 mm²/s arasında,
- Parçacık geçirgenliği 2 mm akışkanlar için uygundur.
